矿山溜井测量服务

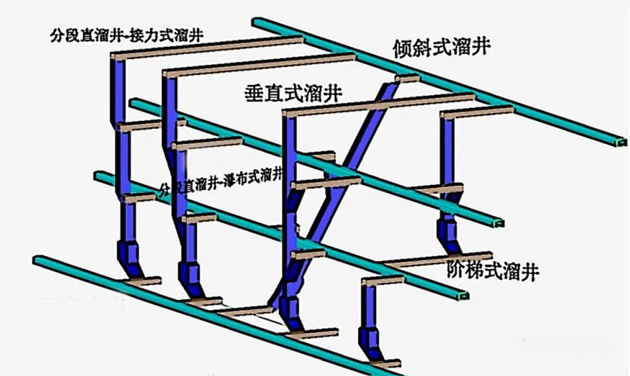

矿山溜井是矿山重力运输的核心设施,依靠矿石自重实现上部阶段与下部阶段的矿石、废石转运,是矿山高效、低成本生产的关键环节。常见溜井分为两种:为多个阶段服务,负责将矿石(或废石)转运至下部阶段或矿仓的主溜井;为单个或多个采场服务,将采场内矿石转运至阶段运输巷道的采场溜井。

溜井的稳定运行直接关系矿山生产效率与作业安全,因此需定期开展测量工作,核心目的有两点:

• 估算井筒矿石储量,为生产调度提供科学依据,合理规划生产节奏;
• 定期检测井壁磨损、破坏情况,及时排查安全隐患,保障溜井系统长期安全运行。

具体而言,通过测量井深数据,可快速核算井筒内矿石储量,助力矿企根据各溜井储量合理调配生产资源;同时,溜井普遍落差较大,矿石下落时产生的冲击力易损坏井壁及井底放矿设施,通过测量可确保井底预留足够缓冲矿石,有效规避安全风险。

天河道云
传统测量技术痛点凸显,难以适配矿山需求传统架站式激光扫描技术,存在明显短板,难以满足矿山高效安全生产需求
  • 天河道云

    人员高危

    需工作人员现场布点操作,作业耗时久,且井下环境复杂,人员进场存在极大安全风险;

  • 天河道云

    布点难度高

    易出现数据死角,采集的点云密度不均,影响测量精度,无法为生产和安全管控提供可靠支撑。

  • 天河道云

    备用

    备用内容。

天河道云
破解行业痛点,赋能矿山生产

为破解传统测量技术痛点,解决矿山溜井测量难题,天河道云深耕矿企需求,匠心打造一套精准、安全、高效的溜井测量系统,全方位匹配矿山溜井测量的实际应用场景,已广泛应用于各类矿山,凭借强大的功能、极高的适用性,成为众多矿企的优选方案。

该系统采用天河道云自主知识产权的矿山溜井测量方法及装置,以三维激光扫描技术为核心,采集溜井点云数据并构建三维模型,通过精准分析矿石储量、垮塌方量、垮塌位置、井壁构造裂隙,以及溜井与其他巷道的空间关系,自动生成储量分析、溜井破坏分析等核心数据,为矿山周围工程安全评估、下部工程布置、溜井后期治理及生产调度安排,提供完整、精准的数据支撑,助力矿企降本增效、安全生产。

系统操作流程系统操作流程简洁高效,无需复杂操作,全程保障作业安全,具体流程如下
01 原始数据采集
→
02 三维建模
→
03 空间距离分析
→
04 存储量分析
→
05 剖面图输出
→
06 破坏分析
天河道云

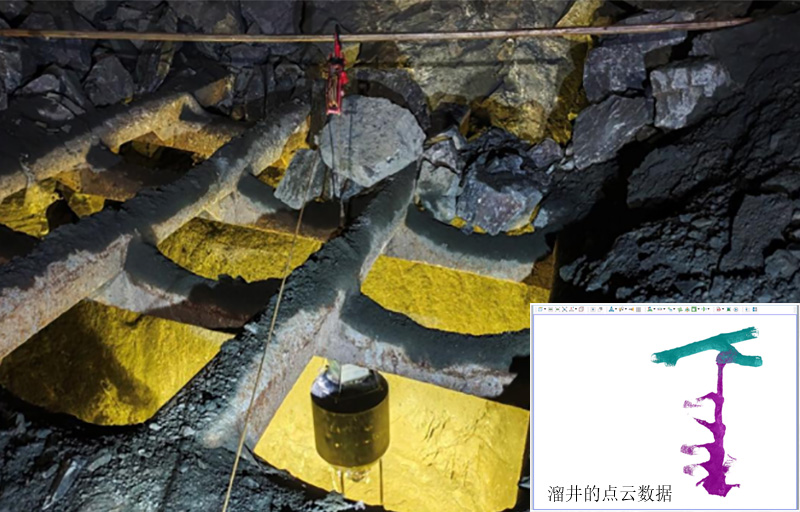

步骤一:采集溜井原始数据

  • 借助三维激光扫描仪,精准采集溜井原始点云数据。
  • 为后续分析、治理工作提供坚实的基础数据支撑,确保数据精准可靠。
  • 无需人员进入溜井内部,在井口安全位置即可完成全部数据采集工作。
天河道云

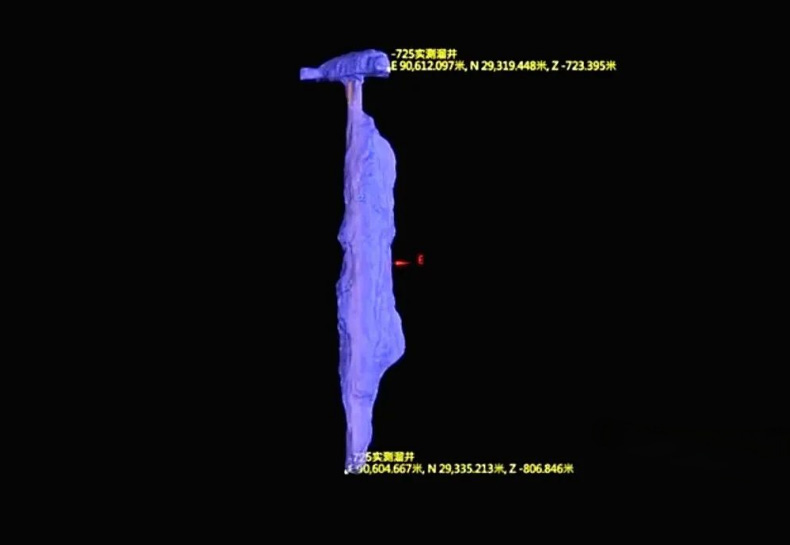

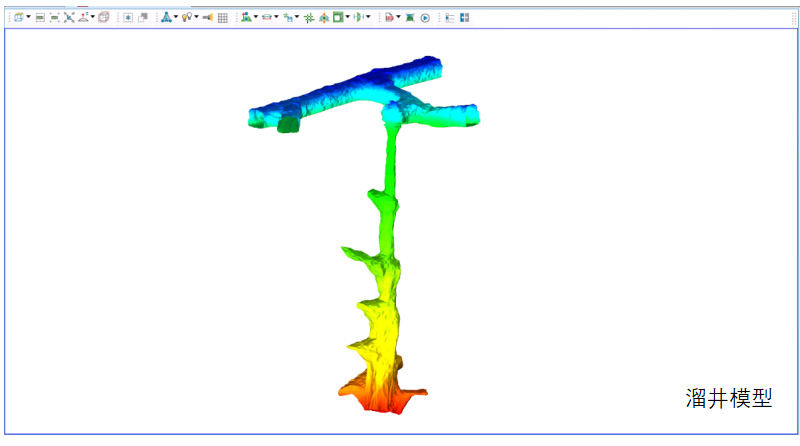

步骤二:三维建模

  • 对采集的点云数据进行专业处理,重构溜井三维模型。
  • 清晰呈现溜井内部结构,直观展示井壁形态、井径变化、井底缓冲层等关键信息。
  • 为后续各项分析工作提供直观、精准的基础依据。
天河道云

步骤三:溜井与其他工程的空间距离分析

  • 精准分析溜井与周围工程的空间距离。
  • 科学评估溜井对周边工程的潜在危害,识别可能的贯通风险和结构影响。
  • 为下部工程合理布置提供科学参考,规避工程安全隐患。
天河道云

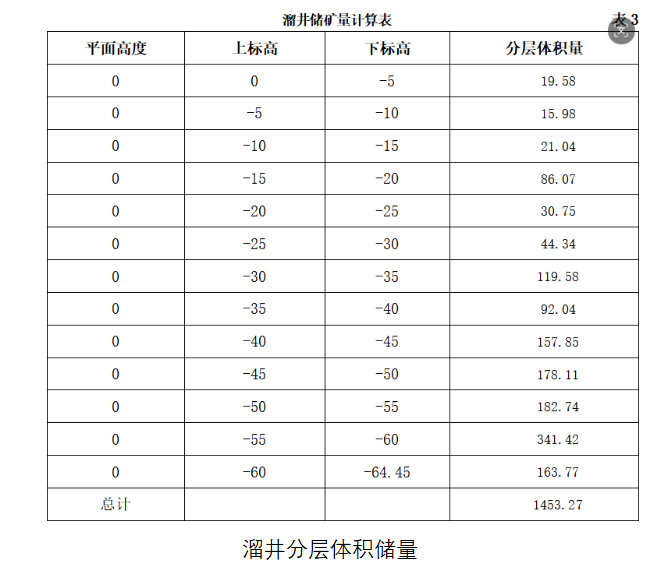

步骤四:溜井存储量分析

  • 依托建立的三维溜井模型,快速、精准统计溜井存储量(实方量)。
  • 可按不同高程分层计算矿石储量,为分层放矿提供数据支持。
  • 无需人工核算,为生产调度提供及时、准确的数据支持。
天河道云

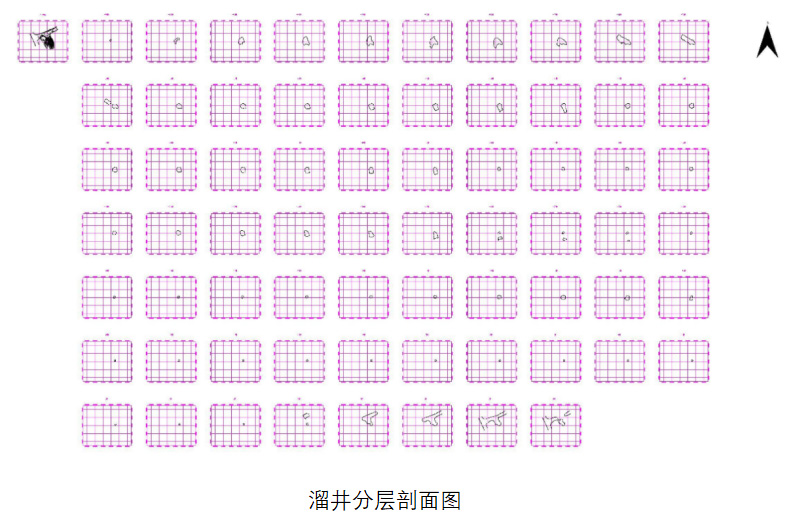

步骤五:溜井剖面图和平面图输出

  • 基于三维模型,可快速生成溜井相关剖面图、平面图
  • 直观呈现溜井结构细节,为溜井治理、工程规划提供清晰参考。
天河道云

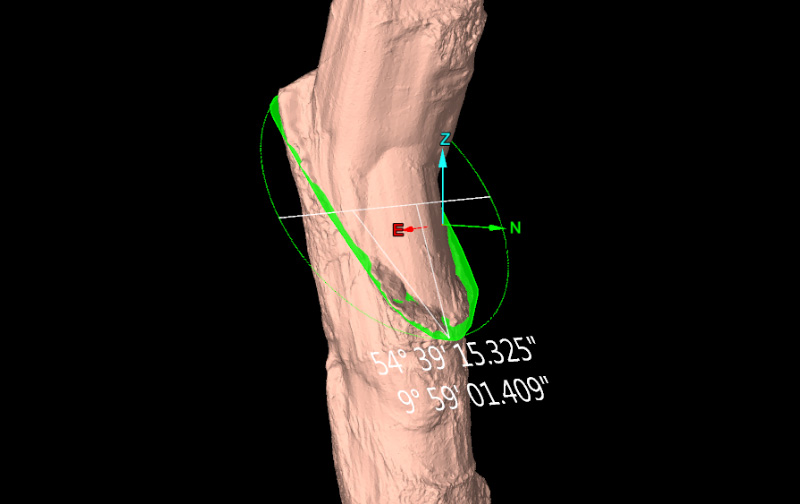

步骤六:溜井破坏分析

  • 利用高密度点云数据,清晰呈现溜井内部节理裂隙分布情况。
  • 可快速查询、统计裂隙细节(位置、长度、宽度、走向等)。
  • 及时发现井壁损坏隐患,为溜井后期治理提供依据。
